Van Bướm Tín Hiệu Điện AUT DN65

Mô tả chi tiết

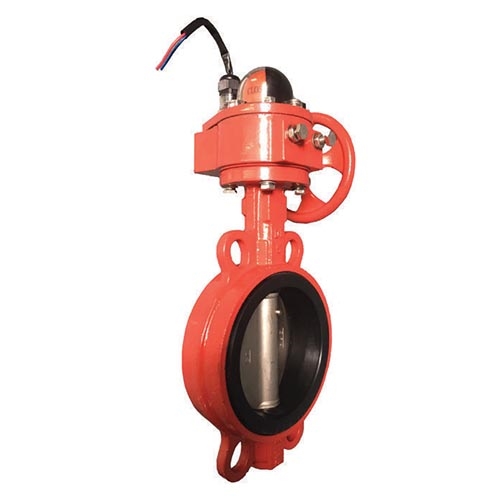

1. Van bướm tín hiệu điện AUT Malaysia

Van bướm tín hiệu điện AUT (Tên tiếng anh là: WAFER TYPE BUTTERFLY VALVE WITH SIGNAL OPERATION) là van bướm kiểu tay quay và được lắp đặt thêm bộ tín hiệu để giám sát trạng thái đóng mở của van) van được kết nối bằng nguồn điện DC24V và được đấu vào tủ trung tâm. Van được làm bằng gang dẻo và lá van và trục van bằng Inox CF8. Kích cỡ van bướm tín hiệu aut từ DN50 đến DN300. Van được sản xuất bởi thương hiệu Van AUT có xuất xứ tại Malaysia

Cấu tạo của van thì giống hệt với van bướm quay tay AUT chỉ khác trên hộp số được lắp thêm bộ tín hiệu để giám sát trạng thái đóng mở của van. Đôi lúc khách hàng vẫn hay hiểu nhầm là van bướm tín hiệu điện với van bướm điều khiển điện. Thực ra van bướm tín hiệu điện vẫn phải vận hành đóng mở bằng tay quay nhưng van bướm điều khiển bằng điện thì chỉ cần kích hoạt bằng điện DC24V, AC220V là van bướm có thể đóng mở được kiểu tuyến tính hoặc kiểu ON/OF.

2 Cấu tạo của sản phẩm

Van bướm tín hiệu điện AUT được cấu tạo từ 4 phần khác nhau:

Thân van: Là bộ phận bọc bên ngoài, được làm từ vật liệu gang cùng với lớp phủ sơn Epoxy giúp tăng khả năng chịu đựng các yếu tố thời tiết điều kiện tự nhiên.

Vòng đệm: Được làm từ cao su EPD có độ bền cao, có tác dụng ngăn chặn rò rỉ các dòng lưu chất khi van ở trạng thái đóng.

Đĩa van: Có chức năng điều tiết dòng chảy. Được làm từ vật liệu inox, giúp van có thể hoạt động được ở những môi trường khắc nghiệt.

Bộ tín hiệu điện: Là phần cung cấp thông tin đến bộ điều khiển, có 03 dây; dây trắng báo mở, dây đen báo đóng và dây đỏ báo trung hòa.

3. Thông số kỹ thuật của Van bướm tín hiệu AUT.

Hãng sản xuất: AUT VALVE FLOW SDN BHD

Xuất xứ: Malaysia.

Model: 3300H

Áp suất làm việc: PN16

Kết nối tín hiệu bằng nguồn DC24V

Địa chỉ nhà máy: Lot 1758, Hicom Pegoh Industrial Park, 78000 Alor Gajah, Malacca, Malaysia.

Kết nối mặt bích theo tiêu chuẩn mặt bích: BS4504 PN10/16, JIS 10K

Kích cỡ: DN50 đến DN300

Nhiệt độ làm việc: 0~80°C.

Vật liệu chế tạo: Thân van bằng gang GGG50, Trục và đĩa van bằng inox CF8. Hộp số bằng gang.

4. Nguyên lý hoạt động van bướm tín hiệu điện AUT

Chúng ta có thể điều khiển được van bướm tín hiệu điện AUT dựa vào tình trạng van đóng, mở báo về máy. Sản phẩm có bộ tín hiệu có thiết kế tay quay, được gắn thêm bộ tín hiệu điện để thông báo tình trạng đóng mở của van về phòng điều khiển.

Khi van ở trạng thái đóng, lá van sẽ ngăn chặn hoàn toàn dòng chảy lưu chất trong đường ống và báo tín hiệu về tủ điều khiển là trạng thái đóng. Khi van ở trạng thái mở, lá van sẽ song song với đường chảy, lưu lượng dòng chảy qua đường ống là lớn nhất, và tín hiệu báo về sẽ là mở hoàn toàn.

5. Ứng dụng thực tế của sản phẩm

Van bướm tín hiệu điện AUT rất thích hợp trong việc lắp đặt tại các hệ thống phòng cháy chữa cháy. Van có thể giúp người vận hành biết được van đang ở trạng thái đóng hay mở. Chúng rất tiện cho cho quá trình vận hành hệ thống, dù bất kỳ ở vị trí nào đều có thể biết được trạng thái chuyển đổi của van.

​​​
